海灣剩余電流式電氣火災探測器選型、互感器安裝與閾值標準化設置技術
電氣火災中70%以上由接地漏電故障引發，線纜絕緣層老化破損、潮濕環境漏電、設備內部接地故障會產生持續剩余電流，當漏電流超過300mA臨界值時，會產生高溫電弧引燃線纜絕緣層，引發火災。海灣剩余電流式電氣火災探測器基于零序電流互感器采集回路剩余電流，實時監測低壓配電回路接地隱患，是電氣火災監控系統核心前端采集設備。本文結合GB14287.2-2014國家標準與海灣DH-GST-N3101、DH-GST-N3201系列剩余電流探測器產品技術參數，系統梳理不同配電場景探測器選型標準、零序互感器標準化施工安裝工藝、剩余電流報警閾值科學設置規范，解決現場工程選型錯誤、互感器安裝不規范、閾值設置不合理導致的漏報、頻繁誤報行業共性技術難題。

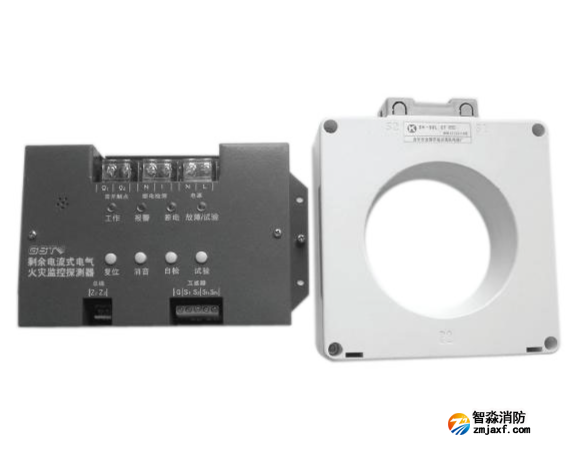

海灣剩余電流式探測器分為一體式單回路探測器、分體式多路組合探測器兩大類。一體式DH-GST-N3101單回路探測器采用35mm標準DIN導軌安裝，占用配電柜空間小，適配寫字樓、住宅、商鋪末端配電箱單條出線回路監測。標配φ40、φ60、φ80三種規格閉合式零序互感器，可根據電纜外徑適配選型，單路剩余電流監測范圍100mA~1000mA，報警精度±3%，自帶本地聲光報警功能，無需依賴主機即可現場警示隱患。分體式DH-GST-N3201-8八路組合探測器可外接8路獨立零序互感器，同步監測8條配電回路，適配大型商場、高層配電室、工業總柜多回路集中監控場景，大幅節約柜體空間與施工成本，支持單通道獨立啟停、獨立閾值配置，可適配不同負載回路的監測需求。
在選型禁忌規范中，剩余電流式探測器嚴禁用于IT隔離配電系統，該系統無中性線，無法精準采集零序電流，易造成監測數據失真；消防專用供電回路僅可設置報警功能，禁止配置脫扣聯動功能，避免火災時消防電源誤切斷；潮濕工況需選用防潮密封型互感器，防止水汽侵入導致監測精度衰減。互感器安裝質量直接決定監測精度，是現場施工的核心控制點。依據國標強制規范，三相四線制回路L1、L2、L3相線與N中性線必須同向全部穿過互感器，PE保護地線嚴禁穿入，否則會抵消故障漏電電流，導致設備失效漏報。單相回路火線、零線同步穿入，線纜需理順無交叉扭曲，居中布置于互感器內孔，杜絕磁場偏移造成數據誤差。
互感器需安裝于斷路器出線側，與信號處理單元連線長度不超過2m，遠離變頻器、接觸器等強電磁設備，安全間距不小于20cm，規避電磁干擾。信號線采用ZR-RVS-2×1.0屏蔽雙絞線，屏蔽層單端接地，獨立穿管敷設，與強電管線間距不小于15cm，杜絕強弱電串擾。閾值設置需兼顧安全性與穩定性，GB14287.2-2014明確300mA為電氣火災臨界電流，民用普通回路默認報警閾值300mA、預警閾值200mA。長距離干線、潮濕環境回路固有漏流偏大，閾值可設置為500~600mA；工業變頻動力回路負載波動大，閾值調整為600~800mA，并啟用動態補償算法抵消工況波動干擾。
閾值配置完成后必須進行現場校準，使用標準漏電測試儀注入300mA基準電流，確保設備監測誤差不超±3%。同時建立季度復測機制，根據季節濕度變化、線纜老化程度微調閾值，保障系統長期穩定運行。綜上，科學選型、標準化安裝、精準閾值配置是剩余電流探測系統穩定工作的三大核心，嚴格落實規范可徹底解決現場誤報、漏報問題，實現電氣漏電隱患的極早期精準預警。
